TBI SFV01605-4.8 tbi丝杆组件
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: SFV系列
- 类型:
- 属性: TBI SFV01605-4.8 tbi丝杆组件，-TBI SFV01605-4.8 tbi丝杆组件-TBI SFV01605-4.8 TBI和PMI的丝杆哪个好 总之，TBI旋转丝杆作为一种高精度传动装置，以其出色的性能和广泛的应用领域而备受赞誉。它不仅在机械制造中扮演着重要的角色，而且也在智能制造和自动化领域中展现出巨大潜力。相信随着科技的不断进步和应用的扩大，TBI旋转丝杆将会在更多领域中展现出其独特的魅力。 TBI SFV01605-4.8 tbi丝杠的内部滚珠位置 TBI丝杆的型号种类繁-TBI SFV01605-4.8 tbi丝杆组件--TBI SFV01605-4.8 tbi丝杆组件-

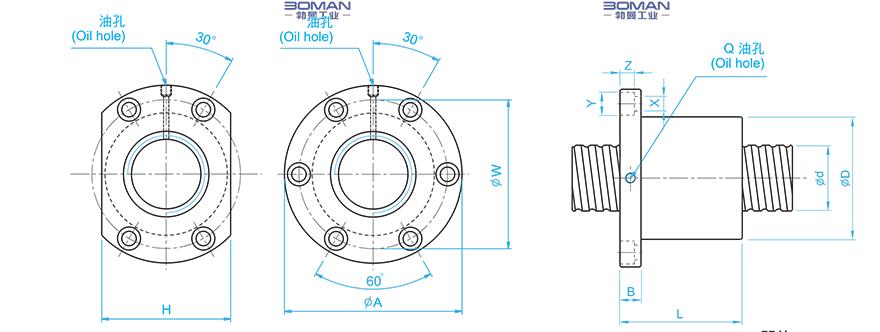

TBI SFV01605-4.8 tbi丝杆组件 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 40 |
|
| 法兰直径 | 63 |
|
| 螺母长度 | 58 |
|
| 螺母安装 | PCD | 51 |
| 额定动负载 | CaN | 1614 |
| 额定静负载 | C0aN | 3662 |
| 有效圈数 | 4.8X1 |
|
| 法兰盘宽度 | 42 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 40 |
TBI SFV01605-4.8 tbi丝杆组件此型号部分数据来源于LTK RV ltk丝杠官网
